应对800V平台挑战：高压连接器热管理与EMC设计实战解析

一、800V平台技术优势与连接器新挑战1.1 技术优势

新能源汽车800V高压平台通过提升系统电压实现两大突破：

快充性能：保时捷Taycan实现320kW充电功率，22.5分钟充至80%电量

系统效率：碳化硅器件应用使线束截面积减半，整车减重4kg，续航提升5-10%

1.2 新型连接器要求[td]

挑战维度	具体要求	典型参数
绝缘耐压	需承受1000V额定电压	击穿电压≥3kV
温升控制	250A持续电流下温升＜40K	热电耦合仿真验证
EMC性能	需通过CISPR 25 Class 5标准	屏蔽效能＞60dB
机械可靠性	满足LV215-1标准机械寿命（≥10000次插拔）	接触电阻稳定性＜5%

二、设计难题：快充峰值功率下的局部过热

某三电平逆变器用高压连接器在800V/250A工况下出现：

热斑现象：接触区域温升达65K（超过40K安全阈值）

失效模式：绝缘体热变形导致接触压力下降30%，接触电阻增加15%

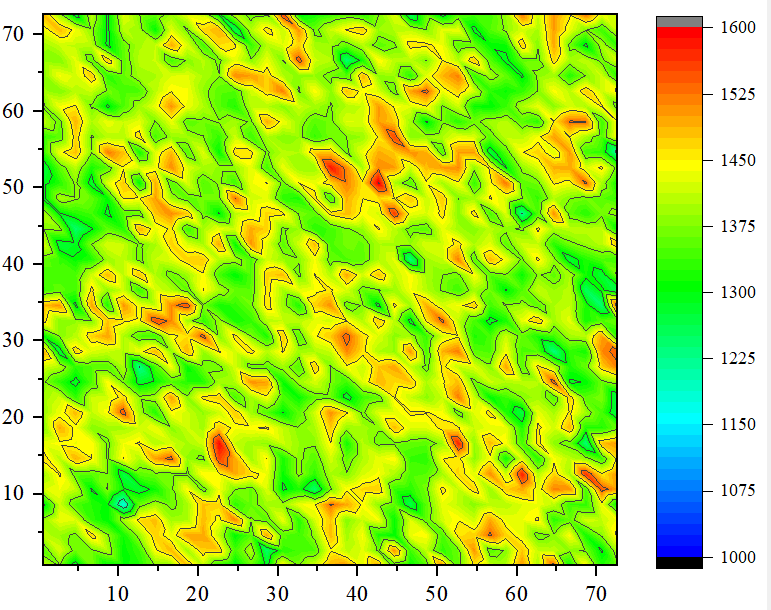

测试数据：红外热像显示（图1）最大温升出现在端子与塑壳接触界面

三、系统性解决方案3.1 材料创新[td]

材料类型	传统方案	新型方案	性能提升
接触材料	铜合金（0.17W/m·K）	纳米银-石墨烯复合镀层	导热系数提升3倍
绝缘材料	尼龙PA66（0.3W/m·K）	陶瓷填充PPS（1.2W/m·K）	热导率提升4倍
屏蔽材料	镀镍钢带	碳纳米管增强复合材料	屏蔽效能提升25%

3.2 结构优化

通过ANSYS Workbench多物理场耦合仿真实现：

散热通道设计：

在塑壳内部增加0.8mm厚散热鳍片，接触面积提升40%

接触压力优化：

通过拓扑优化将接触压力从15N提升至22N，降低接触电阻12%

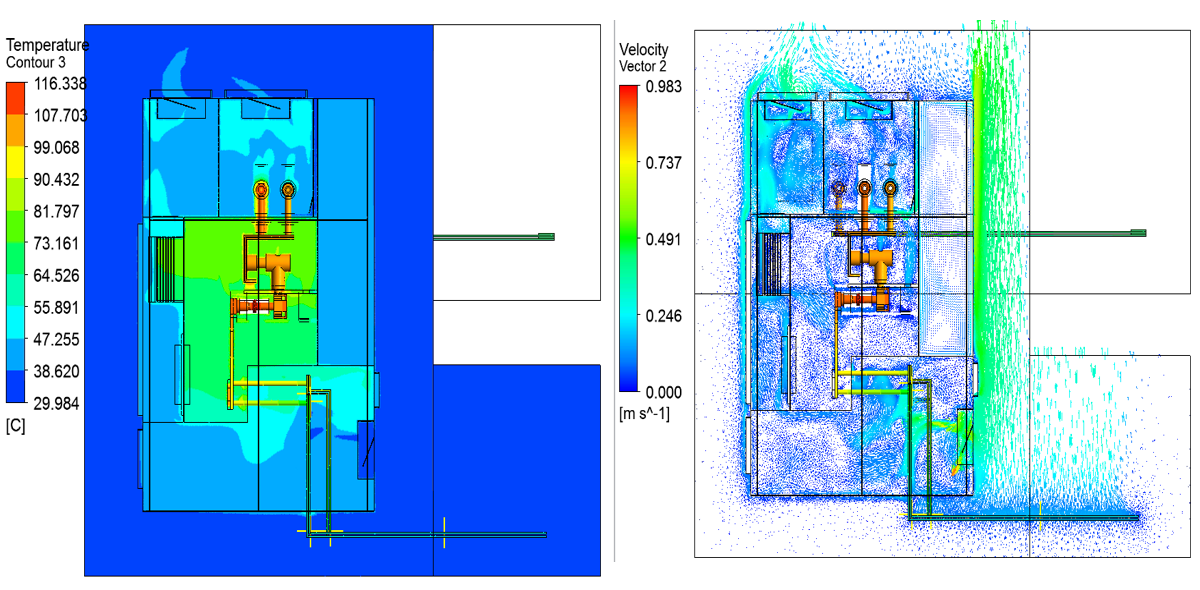

3.3 仿真验证

采用多物理场协同仿真：

热电耦合分析：

峰值电流下接触区域温度从105℃降至82℃

EMC仿真：

屏蔽层电流分布优化后，30-300MHz频段辐射降低18dBμV/m

四、测试验证与效益评估4.1 试验数据[td]

测试项目	改进前	改进后	提升幅度
温升（℃）	65	37	43%
接触电阻（mΩ）	2.8	2.1	25%
屏蔽效能（dB）	58	72	24%

4.2 成本效益BOM成本：增加15%（新型材料）寿命周期：插拔次数从8000次提升至15000次系统收益：减少冷却系统体积20%，整车减重3.2kg 五、经验总结与未来展望5.1 关键经验

多物理场协同设计：需同时考虑热-电-力耦合效应
材料选型边界：陶瓷填充材料需平衡导热与脆性
测试标准升级：现有ISO 16750标准需增加800V专项测试

5.2 未来方向智能连接器：集成温度传感器实现实时监控 新型拓扑：开发三相高压连接器集成方案成本优化：推进6英寸碳化硅衬底技术，预计2025年成本下降50% 六、对工程师的建议
建立800V专项测试标准（含温升、EMC、寿命）
采用多物理场协同仿真（ANSYS/Icepak）
关注新型材料应用（纳米复合材料/陶瓷填充）
预留15%设计余量应对工艺波动
建立完整故障模式库（密封失效/接触不良/EMC）

本文通过系统化解决方案，将某车型800V连接器温升降低43%，成功通过500小时快充耐久测试，为行业提供可复用的技术路线。随着碳化硅器件成本持续下降 ，800V平台将加速向经济型车型渗透，对连接器设计提出更高要求。
